        1602,12864是如何掃描的

        作者:huqin   來源:本站原創   點擊數:  更新時間:2014年04月26日   【字體:
        把以前的總結發出來

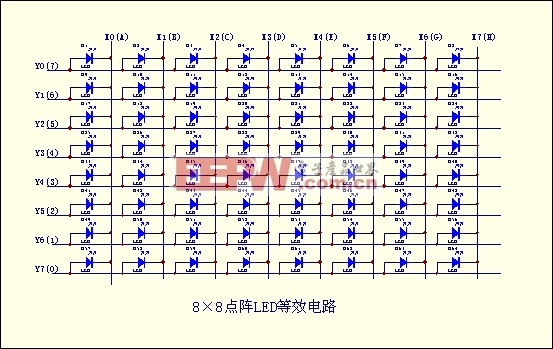

        新手可能一直在想120612864是怎樣工作的呢?其實這些液晶屏都是點陣屏里邊有無數個黑點組成,有電壓施與兩端時該小點點便會發黑,這樣便形成一個字符或圖像,下面簡單介紹點陣原理,如下圖是8x8點陣原理





        點陣是有64個發光的led小燈組成,假如想要顯示一個字,使相應的小燈亮即可,假如我們要顯示一個“工”字,我們可以讓第一行亮,中間一豎行亮,最后一行亮就行了。

        如果我們使用列掃描,相應的操作就是Y0Y7都給一個高電平,先讓i0=0x9e,

        再掃描下一列i1=0x9e,i2=0x9e,i3=0x9e,i4=00,i5=0x9e,i6=0x9e,i7=0x9e,

        這樣一個王子編出來了。
